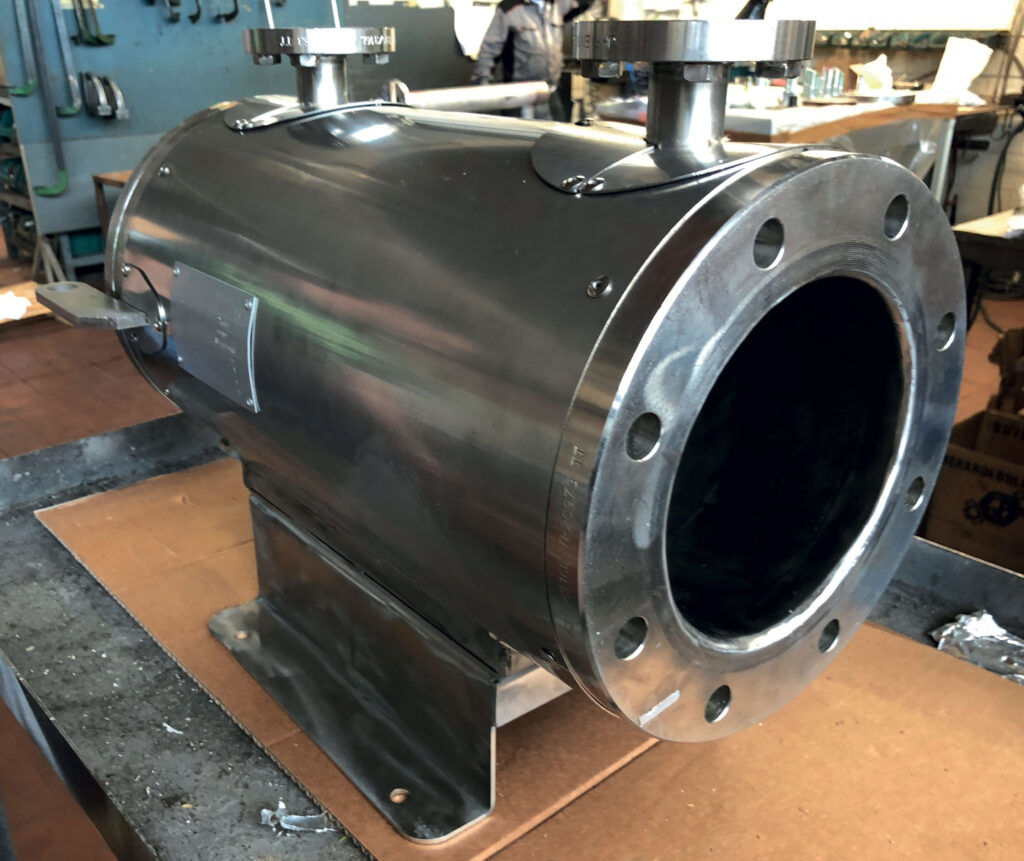

Scambiatori di calore per immersione

Sono denominati scambiatori di calore elettrici per fluidi liquidi i riscaldatori elettrici installati a bordo di un contenitore cilindrico pressurizzato; sono realizzati per soddisfare le più svariate applicazioni industriali nell'ambito di riscaldamento di fluidi liquidi, quali soluzioni acquose e/o oleose (acqua, olio, soluzioni in varia concentrazione).

Questa tipologia di riscaldatori garantisce elevate prestazioni ed efficienza nel mantenimento in temperatura di elevati volumi di fluidi in circolazione forzata; gli elementi riscaldanti che ne compongono il fascio tubiero possono assumere principalmente forme a U, ad occhiello o a torciglione. Sono progettati per installazione orizzontale e verticale, sia per il riscaldamento diretto che indiretto dei fluidi.

Lo scambio termico è garantito dall'impiego di setti opportunamente progettati (diaframmi al 50% o al 75%, o setti distanziali tagliati a laser) per sfruttare al massimo il calore prodotto dalle resistenze elettriche con ridotta perdita di carico (in mmH2O).

UNICA CE Italy costruisce a disegno scambiatori di calore fino a 3 m di lunghezza e 600 mm di diametro, con possibilità di coibentazione in lana di vetro o lana di roccia. Gli scambiatori possono essere abbinati a una resistenza elettrica già in possesso del cliente oppure a una resistenza disegnata a misura (esecuzioni stagne o ATEX).

Campi applicativi: riscaldamento fluidi in convezione forzata (acqua, olio, olio diatermico, glicole); impianti di cogenerazione; riscaldamento indiretto o preriscaldo di fluidi in cisterne di stoccaggio nell'industria petrolchimica, chimica e farmaceutica; trattamento termico di alimenti; produzione di vapore acqueo; industria delle materie plastiche, cantieristica navale e aerospaziale; trattamento acque e separazione sostanze reflue.

Richiedi informazioni

Caratteristiche tecniche

Lunghezza massima Fino a 3 m
Diametro massimo Fino a 600 mm
Materiali fascio tubiero Acciaio al carbonio, AISI304, AISI321, AISI316L, Incoloy800, Incoloy825, Inconel
Coibentazione Lana di vetro o lana di roccia, spessore e finitura a scelta
Forme elemento riscaldante A U, ad occhiello, a torciglione
Tipologia setti di scambio termico Diaframmi al 50% o al 75%, oppure setti distanziali tagliati a laser
Esecuzione elettrica resistenza Stagna o ATEX
Orientamento di installazione Orizzontale o verticale

Varianti

  • Abbinabile a resistenza elettrica già in possesso del cliente
  • Abbinabile a resistenza elettrica su misura UNICA CE Italy (esecuzione stagna o ATEX)
  • Isolamento in lana di vetro o lana di roccia, spessore e finitura a scelta

Domande frequenti

Sì, la resistenza elettrica immersa può essere fornita in esecuzione stagna oppure ATEX, per l'impiego in atmosfere potenzialmente esplosive nell'industria chimica e petrolchimica.
UNICA CE Italy costruisce a disegno scambiatori fino a 3 metri di lunghezza e 600 mm di diametro, con fascio tubiero in acciaio al carbonio, AISI304, AISI321, AISI316L, Incoloy800, Incoloy825 o Inconel a seconda del fluido e della temperatura di esercizio.
Sì, lo scambiatore può essere abbinato a una resistenza elettrica già in possesso del cliente oppure a una resistenza disegnata su misura da UNICA CE Italy in base ai parametri di processo.
Lo scambio termico è ottimizzato tramite setti opportunamente progettati — diaframmi al 50% o al 75%, oppure setti distanziali tagliati a laser — che sfruttano al massimo il calore prodotto dalle resistenze con ridotta perdita di carico.
Sono adatti al riscaldamento di acqua, olio, olio diatermico e glicole, sia in soluzioni acquose che oleose, con installazione orizzontale o verticale, per riscaldamento diretto o indiretto.
Sì, è disponibile coibentazione in lana di vetro o lana di roccia, con spessore e finitura a scelta in base alle esigenze di contenimento delle dispersioni termiche.
